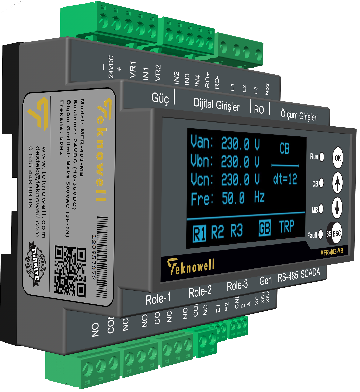

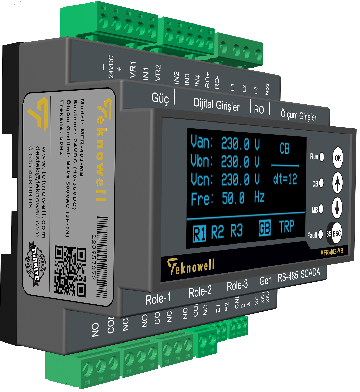

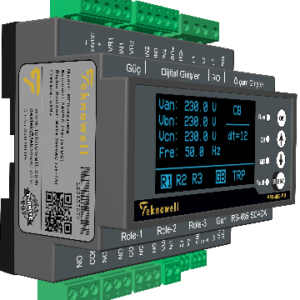

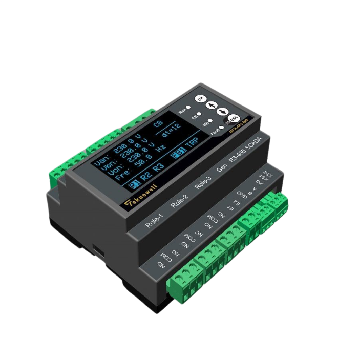

MFR-403-MB
MFR-403-MB, çeşitli ulusal standartlara uygun çok işlevli bir şebeke izleme rölesidir. Şebeke ile paralel çalışan yenilenebilir enerji sistemleri ve jeneratör uygulamalarının yasal gereksinimlere uygun olarak emniyetli ve güvenilir çalışmasını sağlar. Şehir elektrik şebekesini sürekli izleyerek olağan dışı olayları tespit eder ve kayıt altına alır. Olağan dışı durumlarda Enerji santralini otomatik olarak şehir şebekesinden ayırır. Olağan dışı durum ortadan kalktığı anda enerji santralini tekrar şebekeye bağlar.

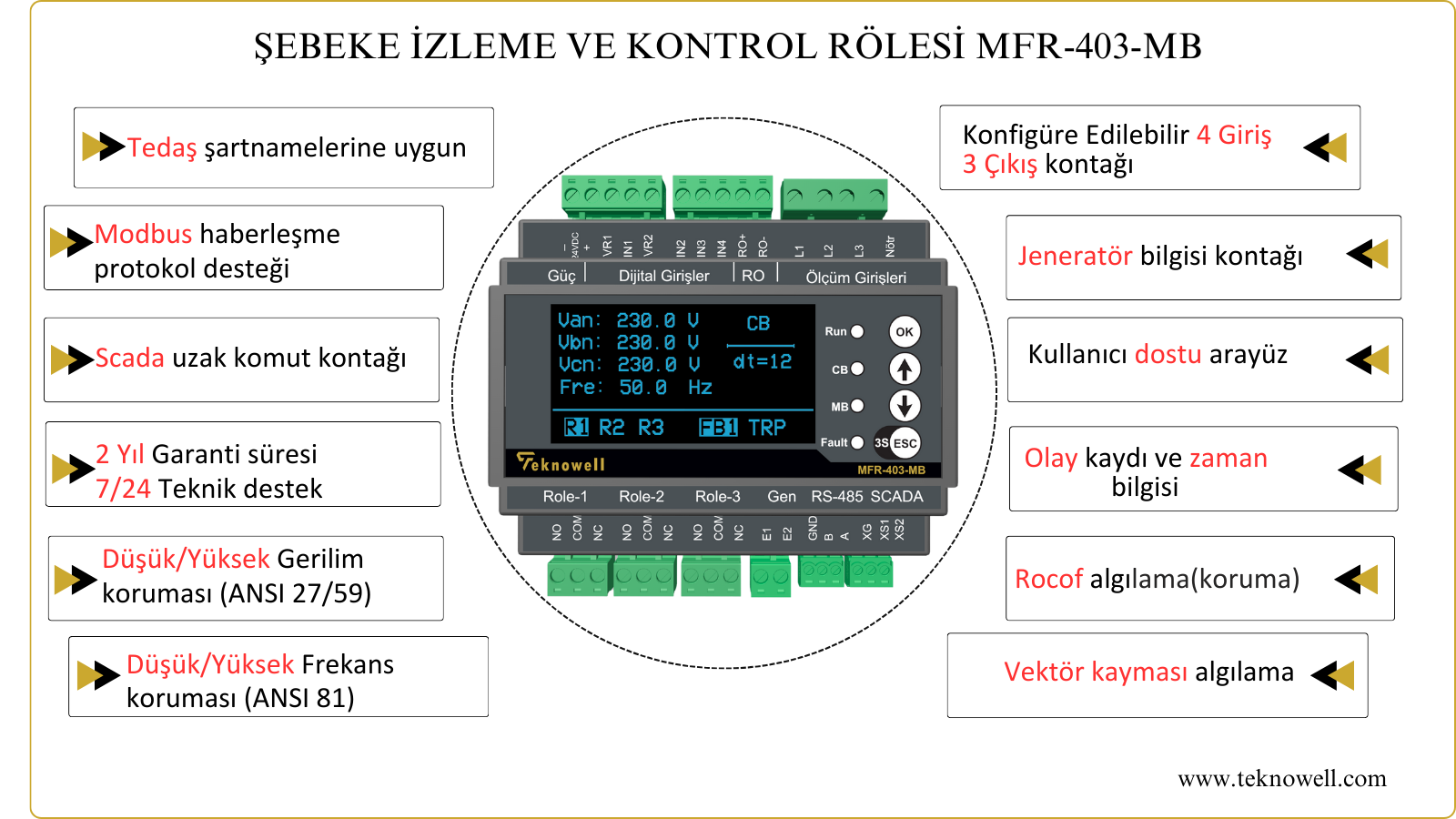

MFR-403-MB Rölesinin Teknik Özellikleri
- 4 Adet ayarlanabilir dijital giriş
- 2 Adet Uzak Açma-Kapama girişi
- 1 Adet Jenerator giriş/çıkış kontağı
- 3 Adet ayarlanabilir röle çıkışı
- Şifre Koruma
- Son 7 olay kaydı ve zaman bilgisi
- Yüksek ölçüm doğruluğu(True RMS)
- Sürekli ve kesik mod seçimi
- Tek faz ve üç faz voltaj ve frekans izleme
- Yüksek Kontrastlı OLED Ekran
- Düşük/Yüksek Gerilim(ANSI 27/59)
- Düşük/Yüksek Frekans Koruması(ANSI 81)
- Kullanıcı dostu arayüz
- Standart ray montaja uygun
- Ayarlanabilir şalter bekleme zamanı(switch on delay)
- Modbus RTU haberleşme protokolü desteği
- ROCOF, Vector Shift(81R) ve Average Voltage Uavg (59) Koruması
Temel işlevleri
-
Gerilim İzleme: Şebeke izleme röleleri, şebeke gerilimini sürekli olarak izler ve belirlenen sınırların dışına çıktığında uyarı verir veya sistemi devre dışı bırakır. Bu, aşırı veya düşük gerilim durumlarında ekipmanların zarar görmesini önler.
-
Frekans İzleme: Elektrik şebekesinin frekansını izleyerek, belirlenen frekans sınırlarının dışına çıkıldığında müdahale eder. Frekans dalgalanmaları, jeneratörler ve diğer ekipmanlar için tehlikeli olabilir.
-
Kesinti ve Dalgalanma İzleme: Şebekedeki kısa süreli kesintiler ve dalgalanmalar da izlenir ve bunlara karşı koruma sağlanır.
-
Arıza Tespit ve Koruma: Şebekede meydana gelen arızaları tespit eder ve enerji üretim santralini koruma altına alır.
Kullanım Alanları
-
Enerji Santralleri: Enerji üretim tesislerinde, şebeke izleme röleleri, üretim ve dağıtım sistemlerinin güvenliğini sağlar.
-
Endüstriyel Tesisler: Şebeke izleme röleleri, endüstriyel tesislerde motorlar, jeneratörler ve diğer ağır makinelerin korunması ve izlenmesi için kullanılır.
-
Ticari Binalar: Büyük ticari binalarda elektrik şebekesinin izlenmesi ve yönetilmesi için kullanılır.
