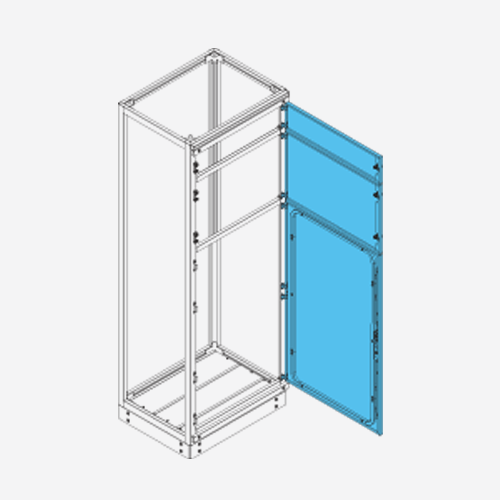

Parçalı Kapak - ES PK
Kullanılabilecek Seriler:
KATALOG
Sipariş Kodları
Not: Parçalı Kapıların kullanılması durumunda üst eşik ve alt üst sabit kapakların bulunduğu ES PET seti ayrıca sipariş edilmelidir.
Bkz. sayfa 93 Parçalı Kapıların tasarımları simetriktir açılma yönleri değiştirilebilir.
Bir panoda kullanılan Parçalı Kapıların anma yüksekliklerinin toplamı pano anma yüksekliğinden 20 cm kısa olmalıdır.
Parçalı Kapı Sipariş Kodlama Tablosu
|
Parçalı Kapı Anma Yüksekliği |
Pano Anma Genişliği |
|
150 (015) |
400 (04) |
|
200 (020) |
500 (05) |
|
250 (025) |
600 (06) |
|
300 (030) |
700 (07) |
|
350 (035) |
800 (08) |
|
400 (040) |
|
|
450 (045) |
|
|
500 (050) |
|
|
550 (055) |
|
|
600 (060) |
|
|
650 (065 |
|
|
700 (070) |
|
|
750 (075) |
|
|
800 (080) |
|
|
850 (085) |
|
|
900 (090) |
|
|
950 (095) |
|
|
1000 (100) |
|
|
1050 (105) |
|
|
1100 (110) |
|
|
1150 (115) |
|
|
1200 (120) |
|
|
1250 (125) |
|
|
1300 (130) |
|
|
1400 (140) |
|
|
1500 (150) |
|
|
1600 (160) |
|
|
1700 (170) |
|
|
1800 (180) |
Not: Parçalı Kapı anma yüksekliğine bağlı olarak kilit tipi ve kilit adedi değişkenlik göstermektedir.
Pano uygulama örneği
Anma yüksekliği : 2200 mm
Anma genişliği : 800 mm
