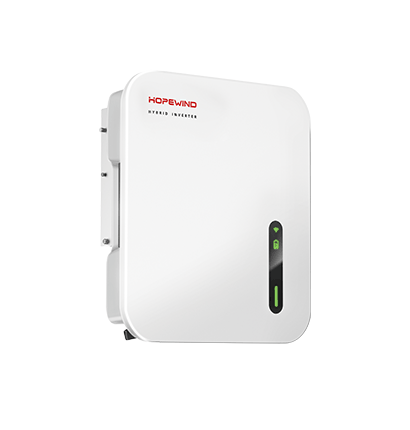

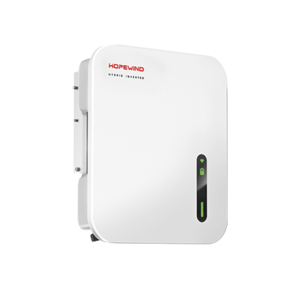

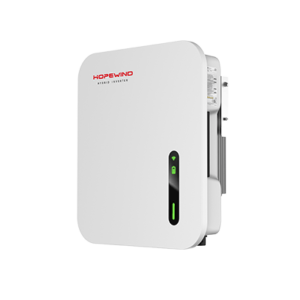

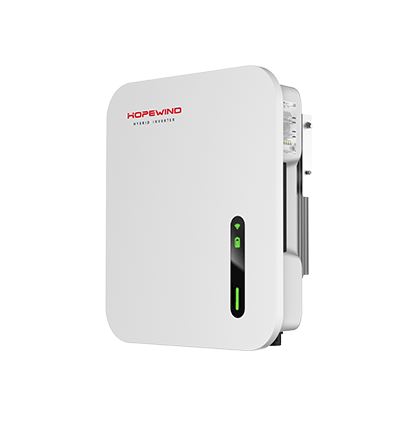

Hopewind 6kW Üç Fazlı Hibrit İnverter
HYNV6
Performance characteristics
Esnek uygulama
• 210 mm ve çift taraflı PV modüllerini destekler
• 100 ~ 800 V geniş akü gerilim aralığı
Kolay kurulum
• Tümü hızlı, Tak ve Çalıştır tipi terminaller
• Ergonomik tutamak
• 7/24 izleme için WIFI + LAN bağlantısı
• Klima için 3 HP’ye kadar bağımsız başlatma desteği
• %100 trifaz dengesiz çıkış
Emniyetli ve Güvenilir
• Entegre ark arızası devre kesicisi (AFCI)
• IP66 giriş koruması
• 4 ms yedek moduna geçiş süresi
MAIN PARAMETERS
|
Model |
HYNV5K-G01 |
HYNV6K-G01 |
HYNV8K-G01 |
HYNV10K-G01 |
HYNV12K-G01 |
|
PV Girişi |
|||||
|
Önerilen Maks. PV Gücü |
7,5 kW |
9 kW |
12 kW |
15 kW |
18 kW |
|
Maks. PV Giriş Gerilimi |
1000 V |
||||
|
Çalışma Gerilimi Aralığı |
140 — 950 V |
200 — 950 V |
|||
|
Başlangıç Gerilimi |
180 V |
250 V |
|||
|
Nominal Giriş Gerilimi |
600 V |
||||
|
MPP İzleyici Sayısı |
2 |
||||
|
MPP İzleyici Başına Maks. Giriş Sayısı |
1/1 |
2/1 |
|||
|
MPPT Başına Maks. Giriş Akımı |
20/20 A |
27/20 A |
|||
|
Maks. Kısa Devre Akımı |
30/30 A |
40,5/30 A |
|||
|
Batarya |
|||||
|
Batarya Tipi |
Lityum batarya |
||||
|
Batarya Gerilimi |
100 — 800 V |
||||
|
Maks. Şarj/Deşarj Akımı |
30 A |
37 A |
|||
|
Maks. Şark/Deşarj Gücü |
5 kW |
6 kW |
8 kW |
10 kW |
12 kW |
|
İletişim |
CAN/RS485 |
||||
|
AC Çıkışı (Şebeke) |
|||||
|
Nominal Çıkış Gücü |
5 kW |
6 kW |
8 kW |
10 kW |
12 kW |
|
Maks. Görünür Çıkış Gücü |
5,5 kVA |
6,6 kVA |
8,8 kVA |
11 kVA |
13,2 kVA |
|
Nominal Şebeke Gerilimi |
380 V/400 V (3P+N+PE) |
||||
|
Nominal Şebeke Frekansı |
50 Hz/60 Hz |
||||
|
Maks. Çıkış Akımı |
8,4 A |
10 A |
13,3 A |
16,7 A |
20 A |
|
Güç Faktörü |
>0,99 (0,8 öncü — 0,8 gecikmeli) |
||||
|
THDi |
<%3 (nominal güçte) |
||||
|
AC Çıkışı (Yedek) |
|||||
|
Nominal Çıkış Gücü |
5 kW |
6 kW |
8 kW |
10 kW |
12 kW |
|
Maks. Görünür Çıkış Gücü |
5,5 kVA |
6,6 kVA |
8,8 kVA |
11 kVA |
13,2 kVA |
|
Yedeğe Geçiş Süresi |
4 ms |
||||
|
Nominal Çıkış Gerilimi |
380 V/400 V (3P+N+PE) |
||||
|
Nominal Frekans |
50 Hz/60 Hz |
||||
|
THDv (Doğrusal Yük) |
<%3 |
||||
|
AC Girişi (Şebeke) |
|||||
|
Maks. Giriş Gücü |
10 kW |
12 kW |
16 kW |
20 kW |
24 kW |
|
Nominal Giriş Akımı |
15,2 A |
18,2 A |
24,2 A |
30,3 A |
36,4 A |
|
Nominal Giriş Gerilimi |
380 V/400 V (3P+N+PE) |
||||
|
Nominal Giriş Frekansı |
50 Hz/60 Hz |
||||
|
Verimlilik |
|||||
|
Maks. Verimlilik |
%98,0 |
%98,4 |
|||
|
Avrupa Verimliliği |
%97,3 |
%97,6 |
%97,8 |
||
|
Koruma ve İşlev |
|||||
|
Şebeke İzleme |
Var |
||||
|
AC Kısa Devre Koruması |
Var |
||||
|
DC Ters Kutup Koruması |
Var |
||||
|
DC Aşırı Akım Koruması (Batarya) |
Var |
||||
|
DC Anahtarı (PV) |
Var |
||||
|
Dalgalanma Koruması |
Var |
||||
|
Entegre AFCI |
Var |
||||
|
Genel Veriler |
|||||
|
Topoloji (Güneş/Batarya) |
Trafosuz/Trafosuz |
||||
|
Boyutlar (G × Y × D) |
508 × 583 × 204 mm |
||||
|
Ağırlık |
22 kg |
27 kg |
|||
|
Koruma Derecesi |
IP66 |
||||
|
Çalışma Sıcaklığı Aralığı |
-25 — +60 ℃ |
||||
|
Çalışma Nemi Aralığı |
0 —%100 (yoğuşmasız) |
||||
|
Maks. Çalışma Yüksekliği |
3000 m |
||||
|
Soğutma Yöntemi |
Doğal soğutma |
||||
|
Ekran |
LED, Uygulama, Web |
||||
|
İletişim |
CAN/RS485 |
||||
|
DC Bağlantı Tipi |
MC4 |
||||
|
AC Bağlantı Tipi |
Tak ve çalıştır konnektör |
||||
